- Le câblage B RJ45 suit la norme T568B, le standard dominant pour les réseaux en France.
- L’ordre des fils est : orange-blanc, orange, vert-blanc, bleu, bleu-blanc, vert, marron-blanc, marron.
- T568B est recommandé pour toutes les nouvelles installations réseau en 2026.
- Un testeur de câble RJ45 permet de vérifier rapidement que le branchement est correct.
Le câblage B RJ45 correspond à la norme T568B, le standard de facto pour les installations réseau en France. Pour brancher une prise RJ45 en type B, l’ordre des fils de la broche 1 à 8 est : orange-blanc, orange, vert-blanc, bleu, bleu-blanc, vert, marron-blanc, marron. Cette norme s’impose dans la quasi-totalité des réseaux domestiques et professionnels en 2026.
Normes T568A et T568B : comprendre les deux types de câblage RJ45
Le connecteur RJ45 accueille 8 fils répartis en 4 paires torsadées, chacune identifiée par sa couleur. Ces fils doivent suivre un ordre précis selon la norme choisie. La différence entre T568A et T568B ? Les paires orange et verte sont simplement inversées : T568B place l’orange aux broches 1-2 et le vert aux broches 3-6, tandis que T568A fait l’inverse.
En pratique, T568B s’est imposée comme la norme dominante en Europe et en Amérique du Nord. La T568A est principalement utilisée dans les installations gouvernementales américaines et pour certains câbles croisés. Pour un réseau domestique ou de bureau en France, T568B est le choix standard à retenir sans hésitation.
À noter : si vous réalisez un câble droit pour relier un PC à un switch, les deux extrémités doivent obligatoirement suivre la même norme. Un câble croisé utilise T568A d’un côté et T568B de l’autre — un cas de figure désormais rare depuis que les équipements réseau modernes gèrent l’auto-négociation.
Le matériel nécessaire pour câbler une prise RJ45
Avant de commencer, rassemblez le bon matériel. Un branchement raté faute d’outil adapté reste la première cause de prise réseau défaillante.
- Un câble réseau Ethernet (cat. 5e, 6 ou 6A selon vos besoins)
- Une prise RJ45 murale ou un connecteur RJ45 à sertir
- Une pince à sertir (indispensable pour les connecteurs mâles)
- Un outil de dénudage ou un dénudeur de câble
- Un outil de défonçage (punch-down tool) pour les prises murales à encoches
- Un testeur de câble RJ45 pour vérifier le résultat final
La qualité du câble compte autant que la technique. Pour des longueurs importantes ou un passage en conduit, optez pour un câble blindé FTP ou STP. Si votre installation passe par des gaines, consultez notre guide sur la gaine pour fibre optique en intérieur pour choisir le bon conduit selon votre configuration.

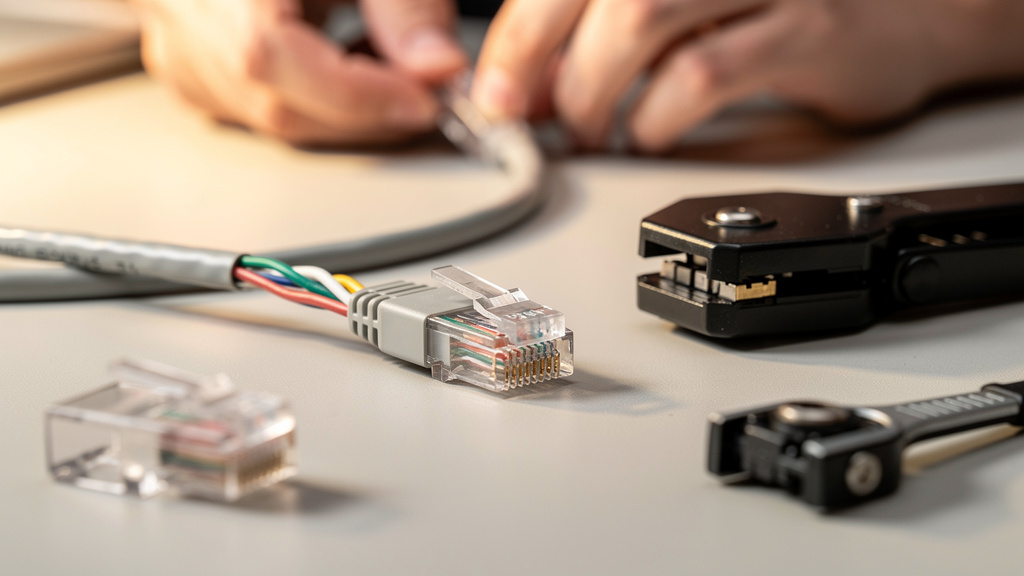

Comment faire le câblage RJ45 type B, étape par étape ?
Voici la procédure complète pour brancher une prise ou un connecteur RJ45 selon la norme T568B. Chaque étape compte et doit être réalisée dans l’ordre pour garantir un réseau stable et performant.
- Dénudez le câble : retirez environ 3 à 4 cm de la gaine extérieure sans abîmer les fils intérieurs.
- Séparez les paires : identifiez les 4 paires torsadées (orange, verte, bleue, marron) et déroulez-les sur 2 à 3 cm.
- Ordonnez les fils selon T568B : de gauche à droite (broche 1 à 8), l’ordre est orange-blanc, orange, vert-blanc, bleu, bleu-blanc, vert, marron-blanc, marron.
- Coupez les fils à la bonne longueur : pour un connecteur à sertir, tous les fils doivent mesurer environ 1,3 cm depuis la gaine.
- Insérez les fils dans la prise ou le connecteur en vérifiant la position de chacun avant de procéder.

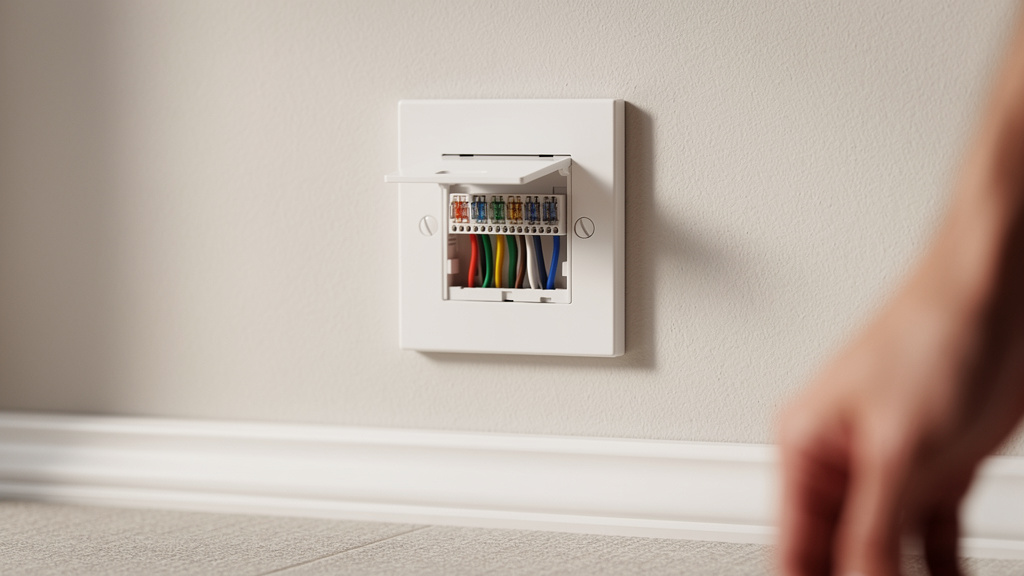

- Sertissez le connecteur : pour un connecteur RJ45, utilisez la pince à sertir ; pour une prise murale, appuyez avec l’outil de défonçage jusqu’au déclic.
- Vérifiez visuellement : les fils doivent être bien enfoncés et visibles à travers la fenêtre transparente du connecteur.
Une fois le câblage terminé, remettez le couvercle de la prise murale en place ou fixez le capuchon de protection sur le connecteur. Un câblage proprement réalisé peut tenir des années sans aucune intervention ni dégradation du signal.

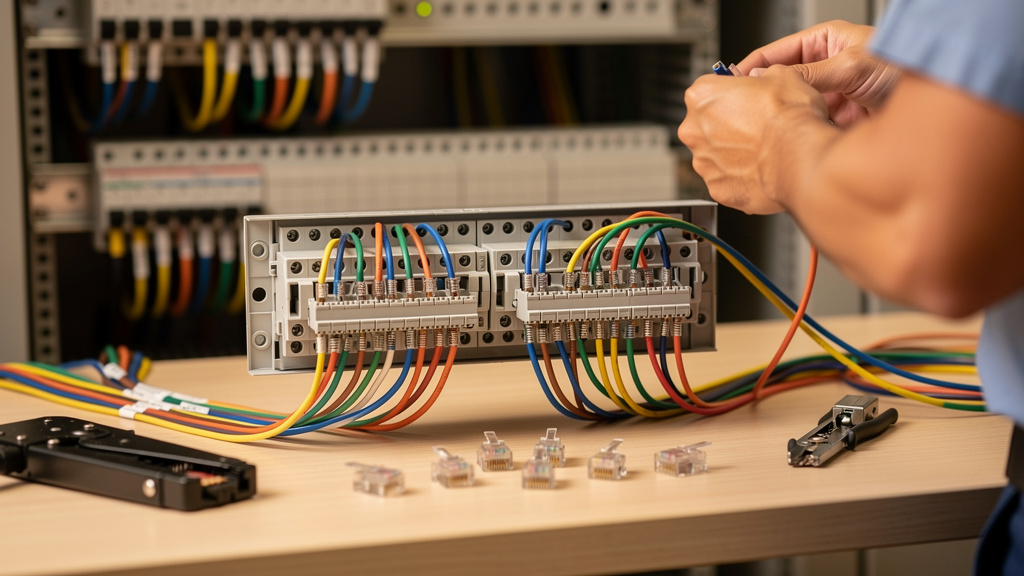

Comparatif T568A et T568B : quelle norme choisir ?
Pour clarifier les différences entre les deux normes, voici un récapitulatif des caractéristiques principales de chaque standard de câblage RJ45.
| Critère | T568A | T568B |
|---|---|---|
| Broche 1 | Vert-blanc | Orange-blanc |
| Broche 2 | Vert | Orange |
| Broche 3 | Orange-blanc | Vert-blanc |
| Broche 6 | Orange | Vert |
| Usage principal | Installations gouvernementales US | Réseau domestique et professionnel |
| Compatibilité France | Limitée | Standard recommandé |
| Câble droit | Même norme aux 2 extrémités | Même norme aux 2 extrémités |
| Câble croisé | T568A + T568B | T568B + T568A |
T568B est largement privilégiée en France pour toutes les nouvelles installations. Si vous reprenez une installation existante, identifiez d’abord la norme en place pour maintenir la cohérence du câblage. Mélanger les deux normes dans une même installation ne coupe pas le réseau si chaque câble reste homogène, mais complique la maintenance sur le long terme.
Tester le fonctionnement de votre câblage RJ45
Un câblage sans test reste un câblage à moitié terminé. Le testeur de câble RJ45 est l’outil indispensable : branchez les deux extrémités sur l’appareil et les LED s’allument dans l’ordre de 1 à 8 si tout est correct. Une LED éteinte signale une coupure ; un allumage dans le désordre révèle une inversion de fils.
Si vous n’avez pas de testeur, branchez le câble entre deux appareils et vérifiez que la connexion s’établit. Une vitesse dégradée (100 Mbps au lieu de 1 Gbps) peut trahir une paire mal câblée. Dans ce cas, mieux vaut reprendre le sertissage plutôt que laisser une installation bancale en service.
Pour les problèmes de connexion plus larges sur votre réseau domestique, notamment avec votre box internet, notre guide sur la Freebox bloquée étape 2 vous aidera à diagnostiquer les pannes courantes et à rétablir votre connexion rapidement.
Variantes de câblage : prise T, dédoubleurs RJ45 et branchement DTI
En France, les installations téléphoniques et réseau incluent parfois des configurations spécifiques. La prise RJ45 en T permet de partager un câble entre deux équipements, mais cette configuration divise la bande passante et reste déconseillée pour un réseau performant.
Les dédoubleurs RJ45 fonctionnent sur le même principe — un connecteur femelle vers deux connecteurs mâles. Utiles en dépannage ponctuel, ils ne remplacent pas un câblage structuré digne de ce nom. Le branchement DTI concerne le boîtier d’arrivée de la ligne opérateur dans le logement : il sépare la ligne extérieure du réseau informatique intérieur, et le câblage RJ45 prend ensuite le relais à partir de ce point de raccordement.
Questions fréquentes
Quelle différence entre cablage A et B RJ45 ?
La seule différence entre T568A et T568B porte sur l’ordre des paires orange et verte. En T568A, le vert occupe les broches 1-2 et l’orange les broches 3-6 ; en T568B, c’est l’inverse. Les paires bleue et marron restent identiques dans les deux normes. Électriquement, les performances sont équivalentes — seul le standard adopté dans votre installation fait la différence.
Quel est l’ordre de câblage pour un RJ45 de type B ?
L’ordre des fils pour un câblage RJ45 T568B, de la broche 1 à la broche 8 : orange-blanc, orange, vert-blanc, bleu, bleu-blanc, vert, marron-blanc, marron. Pour mémoriser cet ordre, pensez aux deux fils de la paire orange en premier, puis vert-blanc seul, puis la paire bleue complète, puis vert seul, et enfin la paire marron.
Le branchement RJ45 est-il A ou B ?
En France, le câblage T568B est le standard retenu dans la quasi-totalité des installations réseau domestiques et professionnelles. T568A reste l’apanage de certaines installations gouvernementales américaines. Sauf indication contraire dans votre cahier des charges ou si vous reprenez une installation T568A existante, T568B est le bon choix par défaut.
Quel est le schéma de cablage adopté pour les prises RJ45 ?
Les prises RJ45 suivent l’un des deux schémas normalisés : T568A ou T568B. En pratique, T568B s’impose comme référence en France. Les prises murales à défoncement indiquent généralement les deux schémas côte à côte avec leurs codes couleurs. Suivez simplement la colonne B pour respecter le standard le plus courant et assurer la compatibilité avec l’ensemble de votre installation réseau.
